Monitoreo de Pozos Petroleros
Supervision integral de todos los metodos de levantamiento artificial con telemetria en tiempo real, deteccion automatica de anomalias y analitica operacional avanzada.
Jerarquia de Monitoreo
La plataforma organiza los activos en una estructura jerarquica que permite navegar desde la vision general del campo hasta el detalle de cada dispositivo.
Vista general de todas las operaciones
KPIs de produccion total, mapa con ubicacion de pozos, estado general del campo, ranking de pozos por produccion y eficiencia
Agrupacion de pozos por cluster
Produccion por pozo, tendencias de presion, monitoreo de temperatura, consumo energetico, salud de equipos, alarmas activas
Detalle individual de cada pozo
Telemetria en tiempo real con gauges, graficos de tendencia 7-30 dias, metricas especificas del tipo de levantamiento, historial de alarmas
Unidad de telemetria remota
Estado de conexion, datos crudos del sensor, frecuencia de muestreo, diagnostico del equipo de campo, uptime de comunicacion
Telemetria por Tipo de Levantamiento
Cada metodo de levantamiento tiene variables, analitica y detecciones especificas. La plataforma adquiere entre 9 y 24 variables de telemetria por pozo segun el tipo de equipo instalado.
Bombeo Electrosumergible (ESP)
espVariador de Frecuencia + Motor Sumergible + Bomba Centrifuga
Sistema de alta capacidad para pozos de mediana a alta productividad. Monitoreo completo del conjunto motor-bomba sumergible con control de frecuencia via VSD.
Analitica de Telemetria Basica
Deteccion Automatica de Anomalias
Bombeo Mecanico (SRP)
srpBalancin + Sarta de Cabillas + Bomba de Subsuelo
El metodo de levantamiento mas utilizado. Monitoreo completo de la unidad de superficie con analisis de carta dinamometrica para diagnostico de la bomba de subsuelo.
Analitica de Telemetria Basica
Deteccion Automatica de Anomalias
Bombeo de Cavidad Progresiva (PCP)
pcpVariador de superficie + Rotor helicoidal + Estator elastomerico
Solucion preferida para crudos pesados y extra-pesados de la Faja del Orinoco. Alta tolerancia a arena, solidos y fluidos viscosos.
Analitica de Telemetria Basica
Deteccion Automatica de Anomalias
Levantamiento por Gas (Gas Lift)
gasliftCompresor + Valvulas de inyeccion + Orificio calibrado
Sistema de inyeccion continua de gas para pozos de alta productividad y crudos livianos. Control preciso del volumen de gas para maximizar la produccion.
Analitica de Telemetria Basica
Deteccion Automatica de Anomalias
Interfaz de Monitoreo por Tipo de Pozo
Cada tipo de levantamiento tiene su propia interfaz de detalle con KPIs especificos, graficos de tendencia y tabs de categoria. Al hacer click en cualquier pozo del mosaico, se despliega su vista completa.

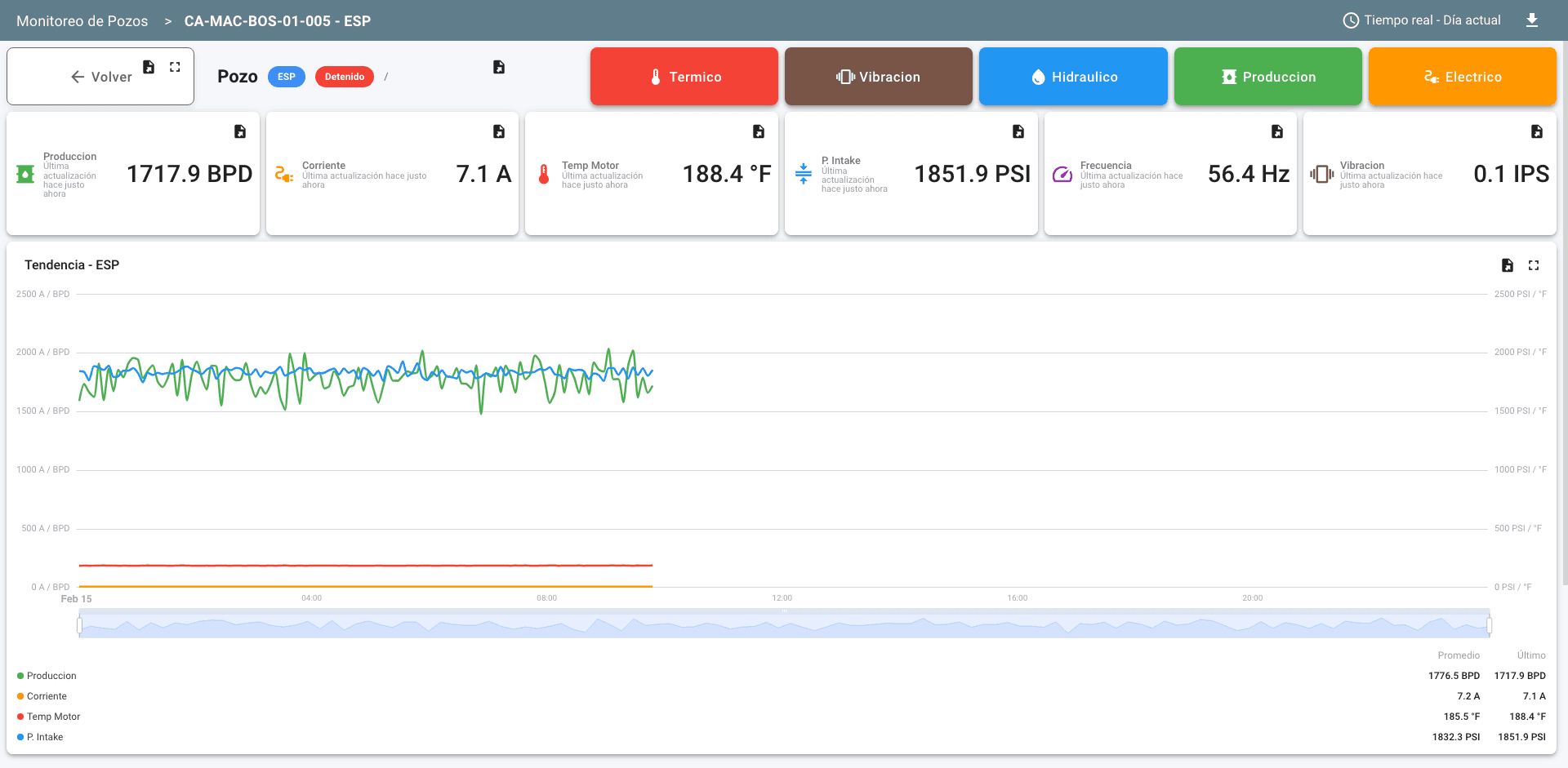

Detalle de Pozo ESP
Vista individual con monitoreo en tiempo real
KPIs en Tiempo Real
Categorias de Monitoreo (Tabs)
Caudal vs frecuencia del VSD, con punto de operacion relativo al BEP. Grafico de tendencia mostrando produccion, frecuencia y presion de intake superpuestas.
Corriente del motor, voltaje, potencia consumida y resistencia de aislamiento. Deteccion de fluctuaciones electricas y tendencias de degradacion.
Presion de intake, presion de descarga, presion de cabezal (THP) y presion de revestidor (CHP). Diferencial de presion de la bomba.
Temperatura del motor, vibracion en ejes X/Y, eficiencia de la bomba vs BEP, y analisis de cabeza generada vs requerida.
Cada tarjeta muestra la eficiencia de la bomba relativa al punto optimo de operacion (BEP), permitiendo identificar rapidamente pozos operando fuera de rango.
Detalle de Pozo SRP
Vista individual con monitoreo en tiempo real
KPIs en Tiempo Real
Categorias de Monitoreo (Tabs)
Caudal de produccion, SPM (carreras por minuto), nivel de fluido en el anular y fillage de la bomba. Historico de tendencias y comparacion SPM actual vs recomendado.
Corriente del motor del balancin, potencia consumida y factor de carga. Deteccion de sobrecargas y desbalance del contrabalance.
Presion de cabezal, presion de revestidor, nivel de fluido en el anular. Deteccion de cambios en el indice de productividad.
Carta de superficie en tiempo real con clasificacion automatica: normal, golpe de fluido, interferencia de gas, fuga de viajera, fuga de fija, plunger desgastado. Confianza de la clasificacion por IA.
El fillage (porcentaje de llenado de la bomba) es el indicador principal: >90% operacion normal, 60-90% requiere ajuste de SPM, <60% indica problema de suministro o fuga.
Detalle de Pozo PCP
Vista individual con monitoreo en tiempo real
KPIs en Tiempo Real
Categorias de Monitoreo (Tabs)
Caudal de produccion, RPM del variador, torque y corriente superpuestos en grafico de tendencia. Promedio y ultimo valor de cada variable.
Corriente del motor con historico diario. Deteccion de picos de corriente que indican aumento de torque por desgaste del estator o produccion de arena.
Presion de intake y presion de tubing con tendencias. Calculo automatico del diferencial de presion para estimar la carga sobre la bomba.
RPM, torque y produccion superpuestos para analizar la relacion torque/RPM. Indicador de desgaste del elastomero basado en la perdida progresiva de eficiencia volumetrica.
El torque del variador es el indicador clave: permite detectar desgaste progresivo del elastomero, produccion de arena y problemas de succion en tiempo real.
Detalle de Pozo Gas Lift
Vista individual con monitoreo en tiempo real
KPIs en Tiempo Real
Categorias de Monitoreo (Tabs)
Caudal de produccion vs tasa de inyeccion de gas. Grafico de tendencia con produccion, inyeccion, THP y CHP para analizar la respuesta del pozo.
Tasa de inyeccion actual vs optima (calculada por la curva GLPC), presion de inyeccion, tamano del orificio (choke). Eficiencia de uso de gas.
Presiones de cabezal y revestidor con deteccion automatica de casing heading (oscilaciones ciclicas de presion que indican inestabilidad de flujo).
Estado de las valvulas de gas lift en profundidad, presion en cada punto de inyeccion, deteccion de valvulas taponadas o con fuga.
La tasa de inyeccion de gas (MSCFD) se compara contra el punto optimo de la curva GLPC. Desviaciones indican necesidad de ajustar choke o reasignar gas entre pozos.
Centro de Monitoreo de Pozos
El dashboard principal muestra los 63 pozos en formato mosaico con KPIs de produccion total (98,302 BPD), potencial optimizado (130,986 BPD), oportunidad de mejora (+32,684 BPD, +33.2%) y distribucion por tipo de levantamiento. Filtros instantaneos por campo, macolla, tipo de bomba y estado operacional.
Mosaico de Pozos en Tiempo Real
Vista de tarjetas con los 63 pozos activos mostrando tipo de levantamiento, KPI principal, produccion en BPD y estado operacional. Filtros por campo, macolla y tipo de bomba.
Mapa de Campo Interactivo
Geolocalizacion de todos los pozos con indicadores de estado por color. Navegador de campos (Boscan, Cerro Negro, Anaco) con zoom automatico a cada ubicacion.
Filtro por Tipo de Levantamiento
Un click para ver solo pozos ESP (18), SRP (20), PCP (16) o Gas Lift (9). Cada filtro muestra el KPI mas relevante del tipo: Eficiencia, Fillage, Torque o Inyeccion.
Filtro por Estado Operacional
Filtros Optimo, Sub-optimo y Critico para priorizar atencion. Identificacion rapida de pozos que requieren intervencion inmediata con codigo de color.
Detalle por Pozo con Tabs Especializados
Click en cualquier pozo para ver su detalle completo: KPIs principales, grafico de tendencia y tabs por categoria (Produccion, Electrico, Hidraulico, Bomba/Cavidad).
Sistema de Alarmas en Tiempo Real
Alarmas configurables por severidad (critica, mayor, advertencia) con evaluacion cada 5 minutos, notificaciones instantaneas y escalamiento automatico.
Carta Dinamometrica (SRP)
Visualizacion y clasificacion automatica de la carta de superficie con IA para diagnostico del estado de la bomba: normal, golpe de fluido, gas lock, fuga.
KPIs de Campo Consolidados
Produccion total actual, potencial optimizado, oportunidad de mejora en BPD, pozos activos, y distribucion de produccion por tipo de levantamiento con grafico de dona.
Deteccion Inteligente de Anomalias
El sistema evalua continuamente la telemetria de cada pozo contra umbrales configurables y patrones aprendidos. Las anomalias se detectan en tiempo real y generan alarmas con escalamiento automatico.
- Evaluacion cada 5 minutos
Analisis continuo de todas las variables de telemetria en busca de patrones anomalos
- Deteccion por tipo de equipo
Algoritmos especializados para cada metodo de levantamiento (ESP, SRP, PCP, Gas Lift)
- Progresion de anomalias
Seguimiento de la evolucion de cada anomalia con rampa de severidad gradual
- Baseline estadistico por pozo
Calculo automatico de rangos normales (media, P05, P95) usando los ultimos 30 dias de datos
Arquitectura de Datos
Flujo completo desde el sensor en campo hasta el dashboard de monitoreo, con procesamiento en cadena para normalizacion, propagacion y alarmas.
Adquisicion
RTU en campo captura telemetria del pozo cada 30 segundos via sensores industriales
Transmision
Datos enviados de forma segura a la plataforma central con operacion offline y reconexion automatica
Normalizacion
Validacion de rangos, conversion de unidades y normalizacion de claves de telemetria
Propagacion
Copia selectiva de variables clave del dispositivo al activo (pozo) para consulta rapida
Visualizacion
Dashboards interactivos con graficos, gauges, alarmas y navegacion drill-down
Configuracion Integral del Pozo
Cada pozo almacena entre 40 y 55 atributos estaticos que describen completamente su configuracion de reservorio, geometria de completacion, equipo instalado y parametros operacionales.
Identificacion
Reservorio
Geometria
Equipo
